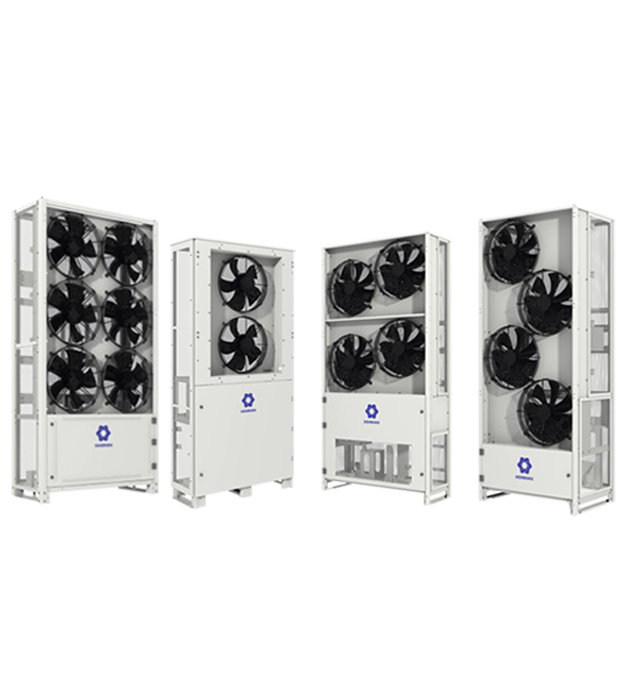

储能温控
Thermal Management System

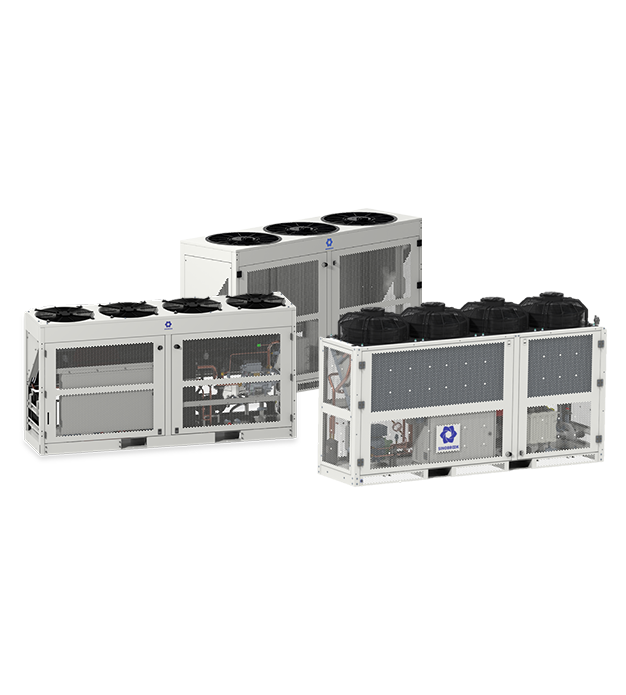

华涧温控系统搭载转速高达150,000转/分钟的超高速气浮离心压缩机,
具有更小的整机体积、更大的冷量及更优的系统能效;可轻松应对高负荷散热压力,
保障系统持续高功率输出与长期运行安全,耗电量较常规方案降低47%,
降低储能系统全生命周期运营成本,提升整体运行表现。
气浮离心,省电省心
-

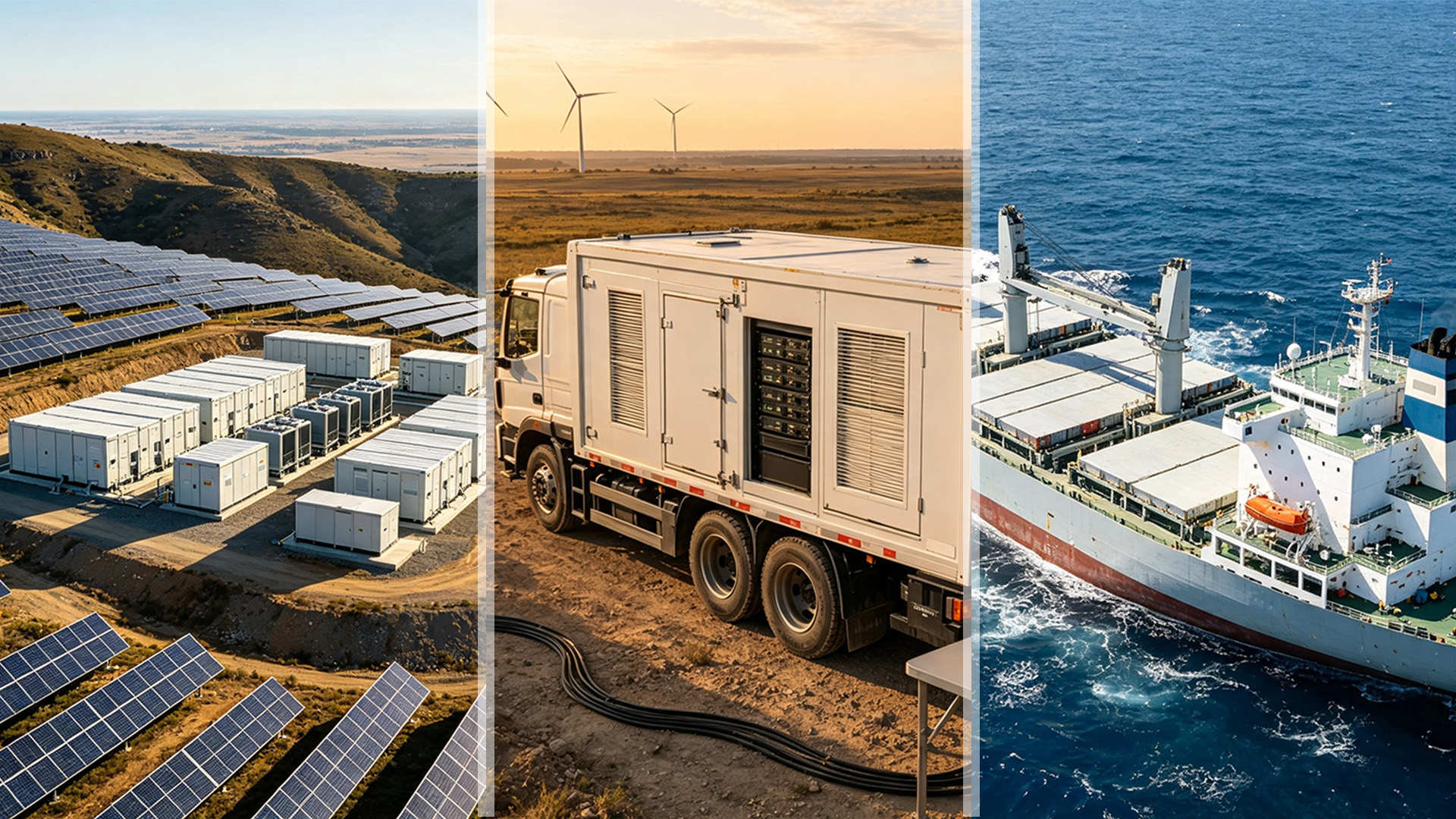

储能温控 · 应用场景

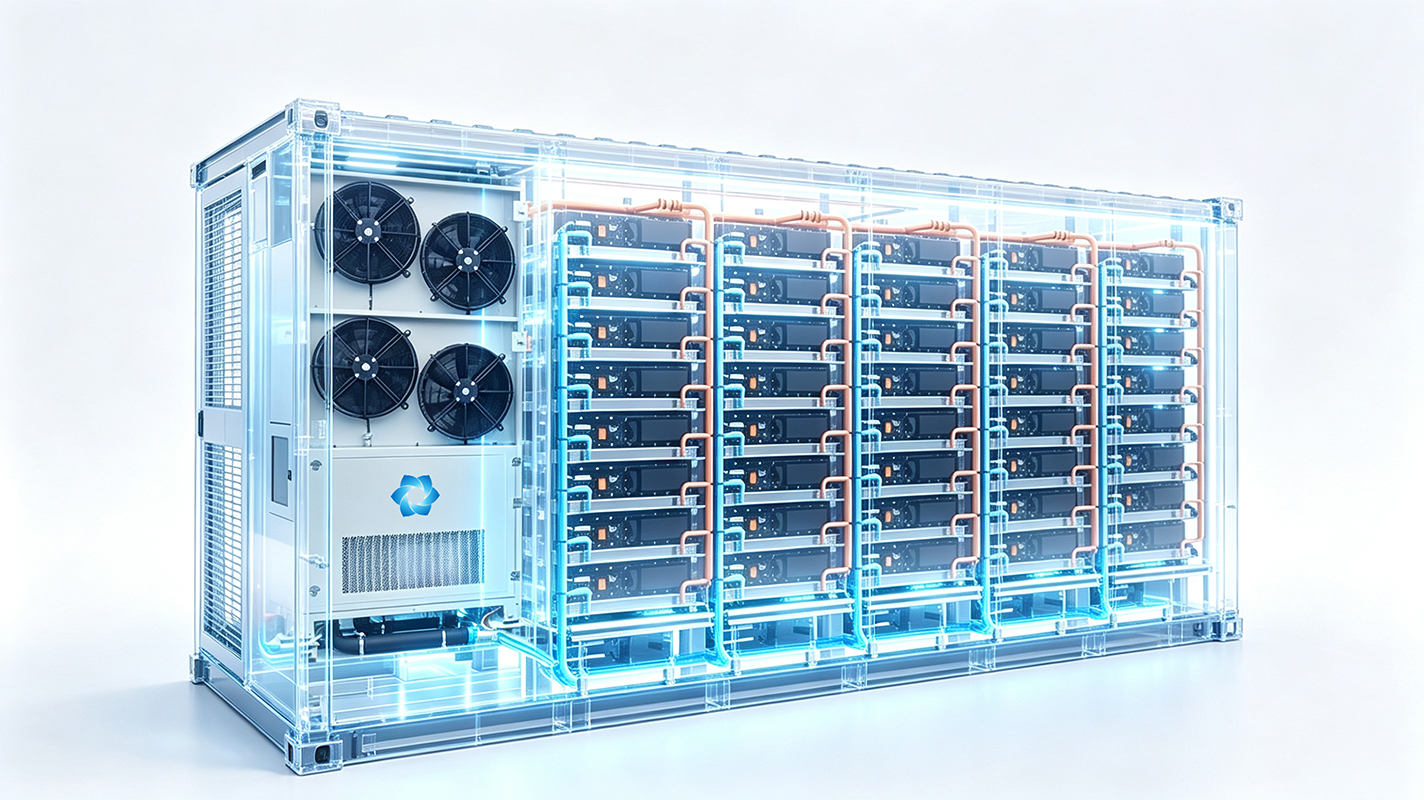

众多海内外储能温控案例,客户认证产品实力,主要应用于集装箱电化学储能,除常规陆储外,还可应用于电船、车载移动储能车等场景。

-
高效 · 极致节能

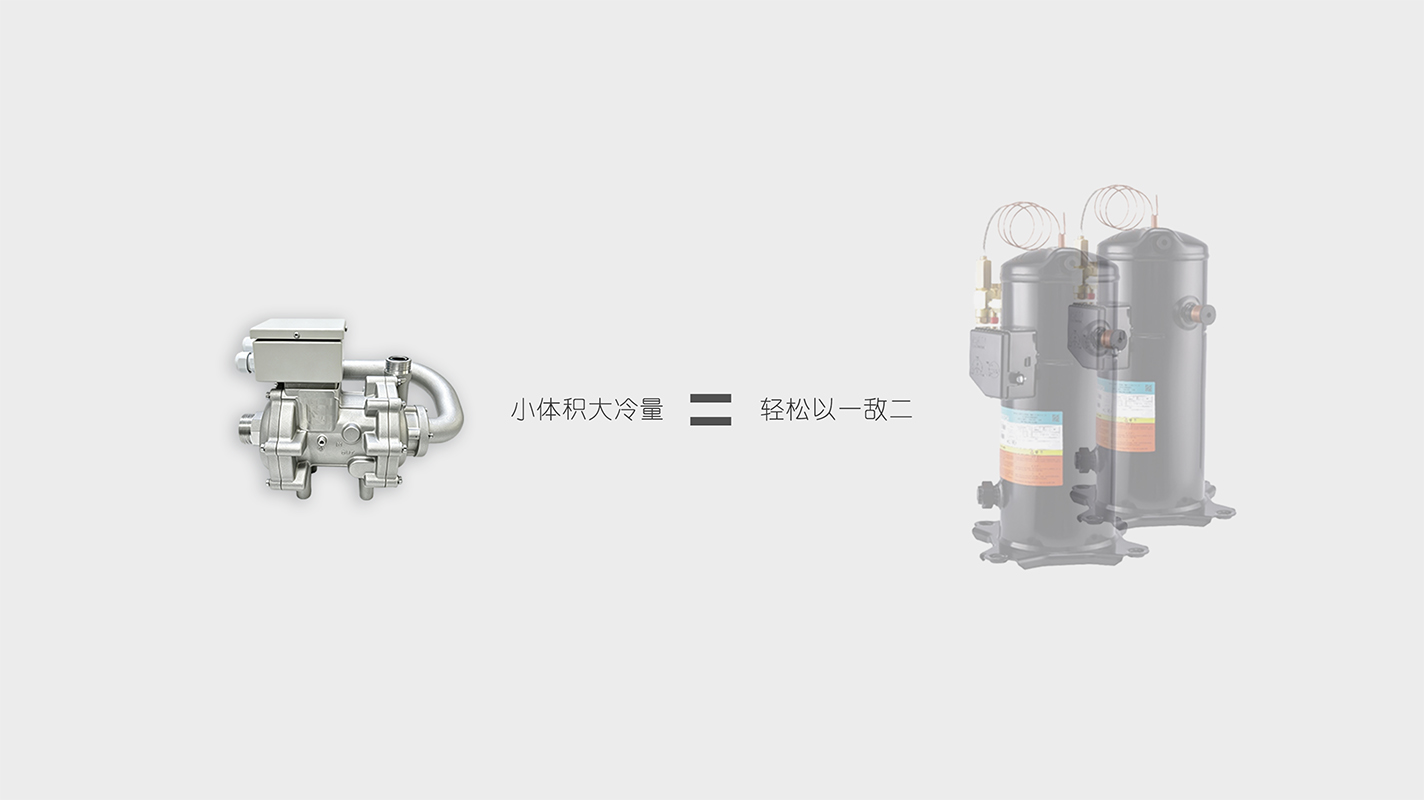

搭载转速高达150,000转/分钟的超高速气浮离心压缩机与长寿命屏蔽水泵,气浮离心压缩机较传统压缩机体积更小,能效更高,系统能效远高于行业水平,在提供同等制冷量时,电量消耗降低47%。

-
精准 · 温度平稳
全变频设计,精准控制水温(电芯间温差严格控制在±1℃以内),有效避免电芯温度剧烈波动,从而延长电池系统整体寿命。

-

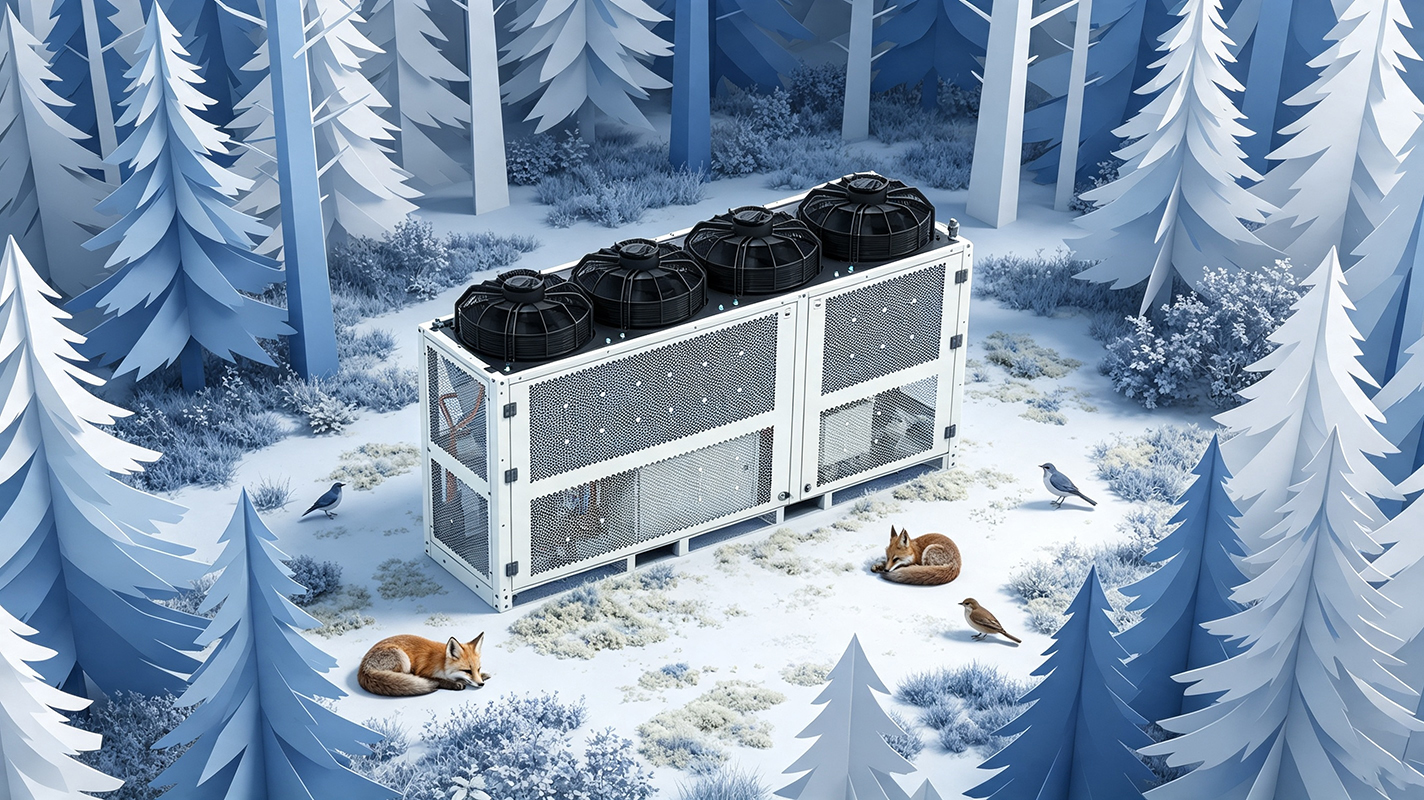

静谧 · 超低噪声
基于无油气浮轴承技术与整机声学优化设计,从源头抑制振动噪声,实现超低分贝的安静运行,显著改善设备部署环境的噪音污染。

-
可靠 · 超长寿命
从设计源头保障可靠性,核心采用无油气浮轴承技术、双级压缩与静密封方案,确保机组具有超长设计寿命与极低的后期维护需求。

-
紧凑 · 轻量简约
创新高速离心技术使核心部件体积大幅缩减,进而实现整机结构紧凑、重量减轻,为储能系统节省宝贵安装空间。

产品参数
| 型号 | 30kW顶出风液冷机组 | 40kW顶出风液冷机组 | 60kW顶出风液冷机组 | 80kW顶出风液冷机组 | 30kW侧出风液冷机组 | 30kW侧出风液冷机组 | 65kW侧出风液冷机组 | 65kW侧出风液冷机组 | 80kW侧出风液冷机组 |
40kW(PACK+40kW(PCS)交直流一体液冷机 |
40kW(PACK)+40kW(PCS)交直流一体液冷机 | 60kW(PACK)+60kW(PCS)交直流一体液冷机 | 60kW低噪音侧出风液冷机 |
| 应用场景 | PACK液冷 | PACK液冷 | PACK液冷 | PACK液冷 | PACK液冷 | PACK液冷 | PACK液冷 | PACK液冷 | PACK液冷 | PACK与PCS液冷 | PACK与PCS液冷 | PACK与PCS液冷 | PACK液冷 |
| 尺寸(H×W×D)(mm) | 1230×2100×550 | 1100×2100×500 | 1230×2100×550 | 1280×2100×550 | 2400×1200×440 | 2400×980×630 | 2400×1200×440 | 2400×980×630 | 2400×1200×500 | 1200×2100×525 | 1350×2100×525 | 2400×1200×490 | 2400×1200×440 |
| 额定制冷量(kW) | 30@L45W18 | 40@L45W18 | 60@L45W18 | 80@L45W18 | 30@L45W18 | 30@L45W18 | 60@L45W18 | 60@L45W18 | 80@L45W18 | 40@L45W20 | PACK:40@L45W18 PCS:40@L45W58 |
PACK:40@L50W20 PCS:40@L50W60 |
60@L35W18 |
| 制冷剂 | R134a/R513A | R134a/R513A | R134a/R513A | R134a/R513A | R134a/R513A | R134a/R513A | R134a/R513A | R134a/R513A | R134a/R513A | R134a/R513A | R134a/R513A | R134a/R513A | R134a/R513A |
| 噪声等级(dB) | 75 | 75 | 78 | 82 | 78 | 78 | 83 | 83 | 85 | 78 | 80 | 82 | 73 |
| 冷却液流量(L/min) | 320@12m | 400@15m | 700@15m | 500@18m | 500@18m | 500@18m | 500@18m | 500@18m | 700@15m | 360@150kPa | PACK:360@15m PCS:120@12m |
PACK:360@15m PCS:120@12m |
500@18m |
如对我们的产品感兴趣,欢迎与我们联系!
